Tủ điện trung thế
KYN28A-24
Tủ đóng cắt trung thế kiểu Metal-clad, xe đẩy rút được, điện áp đến 24kV. Chế tạo và tích hợp theo tiêu chuẩn IEC 62271-200 / GB 3906, an toàn với hệ liên động “5 phòng ngừa”.
Một sản phẩm,
làm thật chuyên sâu
KYN28A-24 là tủ phân phối trung thế kiểu hợp bộ vỏ kim loại (Metal-clad), ngăn kéo máy cắt rút ra – đẩy vào, được chế tạo và lắp ráp theo tiêu chuẩn IEC 62271-200. Tủ sử dụng máy cắt chân không (VCB) đặt trên xe đẩy, hệ liên động cơ khí “5 phòng ngừa” đảm bảo vận hành an toàn tuyệt đối cho trạm biến áp, khu công nghiệp và công trình từ 6kV đến 24kV.
Khoang máy cắt
Chứa xe đẩy lắp máy cắt chân không, đóng/mở bằng cơ cấu rút. Khi rút xe, màn chắn kim loại tự động che kín tiếp điểm tĩnh mang điện.
Khoang thanh cái
Bố trí hệ thanh cái đồng mạ thiếc đi xuyên suốt dãy tủ, bọc cách điện nhiệt co và sứ đỡ epoxy chịu hồ quang.
Khoang cáp
Không gian đấu nối cáp lực trung thế, lắp biến dòng đo lường/bảo vệ, dao tiếp địa và chống sét van.
Khoang điều khiển – rơ le
Khoang hạ áp ở mặt trên chứa rơ le bảo vệ kỹ thuật số, đồng hồ đo, đèn báo, nút điều khiển và hàng kẹp đấu dây.
Linh hoạt theo sơ đồ một sợi
Tủ đầu vào (Incoming)
Tiếp nhận nguồn từ lưới hoặc máy biến áp đầu nguồn, tích hợp máy cắt chân không, biến dòng đo lường và rơ le bảo vệ tổng.
- Máy cắt chân không 24kV
- Đồng hồ đo A/V/kW
- Bảo vệ quá dòng – chạm đất
Tủ đầu ra (Outgoing)
Phân phối điện tới các phụ tải, máy biến áp hạ thế hoặc tuyến cáp trung thế, có máy cắt và bộ bảo vệ riêng cho từng lộ.
- Máy cắt chân không 630–1250A
- Chỉ thị pha & tiếp địa
- Khoang cáp rộng dễ đấu nối
Tủ đo đếm (Metering)
Lắp đặt biến điện áp (PT) và biến dòng (CT) đo đếm phục vụ công tơ điện tử và đo đếm ranh giới với điện lực.
- PT/CT cấp chính xác 0.5
- Công tơ điện tử 3 pha
- Kính quan sát mặt trước
Tính năng nổi bật
Kết cấu Metal-clad 4 khoang
Mỗi chức năng nằm trong một khoang kim loại nối đất riêng biệt, hạn chế lan truyền sự cố và an toàn khi vận hành.
Máy cắt chân không rút được
VCB đặt trên xe đẩy 3 vị trí (làm việc – thử nghiệm – cách ly), thay thế và bảo trì nhanh chóng không cắt cả tuyến.
Liên động “5 phòng ngừa”
Hệ khóa liên động cơ khí và điện đầy đủ theo chuẩn ngành, loại trừ thao tác sai của người vận hành.
Chịu hồ quang nội bộ
Van xả áp và kết cấu chịu hồ quang IAC bảo vệ người và thiết bị khi xảy ra sự cố ngắn mạch.
Linh kiện thương hiệu chính hãng
VCB, rơ le và khí cụ điện từ Schneider, ABB, Siemens, LS… đảm bảo độ tin cậy và sẵn vật tư thay thế.
Tùy biến theo sơ đồ một sợi
Cấu hình ngăn tủ linh hoạt theo bản vẽ single-line của từng dự án, từ trạm nhỏ đến lộ kép phức tạp.
Hệ liên động “5 phòng ngừa”
Khóa liên động cơ khí và điện đầy đủ theo chuẩn ngành, loại trừ thao tác sai của người vận hành — yếu tố then chốt của một tủ trung thế đạt chuẩn.
Phòng đóng/cắt nhầm máy cắt
Khóa liên động chỉ cho thao tác máy cắt khi xe đẩy ở đúng vị trí làm việc hoặc thử nghiệm.
Phòng di chuyển xe khi mang tải
Không thể kéo/đẩy xe máy cắt khi máy cắt đang ở trạng thái đóng.
Phòng đóng tiếp địa khi có điện
Dao tiếp địa chỉ đóng được khi mạch đã được cách ly và không còn điện áp.
Phòng đóng điện khi đang tiếp địa
Không thể đưa xe vào vị trí làm việc khi dao tiếp địa đang đóng.
Phòng vào nhầm khoang mang điện
Cửa khoang cáp khóa cơ khí, chỉ mở được khi dao tiếp địa đã đóng an toàn.
Phục vụ mọi công trình
Trạm biến áp phân phối
Ngăn lộ tổng, đo đếm và lộ ra cho trạm biến áp 22/0.4kV trong nhà, đảm bảo đóng cắt và bảo vệ tin cậy.
- Trạm trong nhà 22/0.4kV
- Trạm cắt trung gian
- Trạm bơm – cấp nước
Nhà máy & khu công nghiệp
Cấp nguồn trung thế cho dây chuyền sản xuất, lò nung, động cơ công suất lớn với độ liên tục cao.
- Nhà máy thép – xi măng
- Khu công nghiệp – cụm CN
- Dệt may – thực phẩm
Tòa nhà & hạ tầng đô thị
Tủ trung thế cho cao ốc văn phòng, trung tâm thương mại, chung cư và công trình hạ tầng đô thị.
- Cao ốc văn phòng
- Trung tâm thương mại
- Chung cư cao tầng
Năng lượng tái tạo
Gom và đóng cắt cho nhà máy điện mặt trời, điện gió, đấu nối lên lưới trung thế an toàn.
- Điện mặt trời mái nhà & trang trại
- Trạm gom điện gió
- Đấu nối lưới phân phối
Data center & hạ tầng quan trọng
Cấu hình lộ kép, phân đoạn thanh cái và ATS trung thế cho tải yêu cầu độ tin cậy cấp Tier.
- Trung tâm dữ liệu
- Bệnh viện
- Sân bay – cảng
Hạ tầng & giao thông
Cấp điện trung thế cho hệ thống metro, cảng biển, hệ thống chiếu sáng và bơm hạ tầng kỹ thuật.
- Metro – đường sắt đô thị
- Cảng & logistics
- Hệ thống cấp – thoát nước
Công trình đã bàn giao

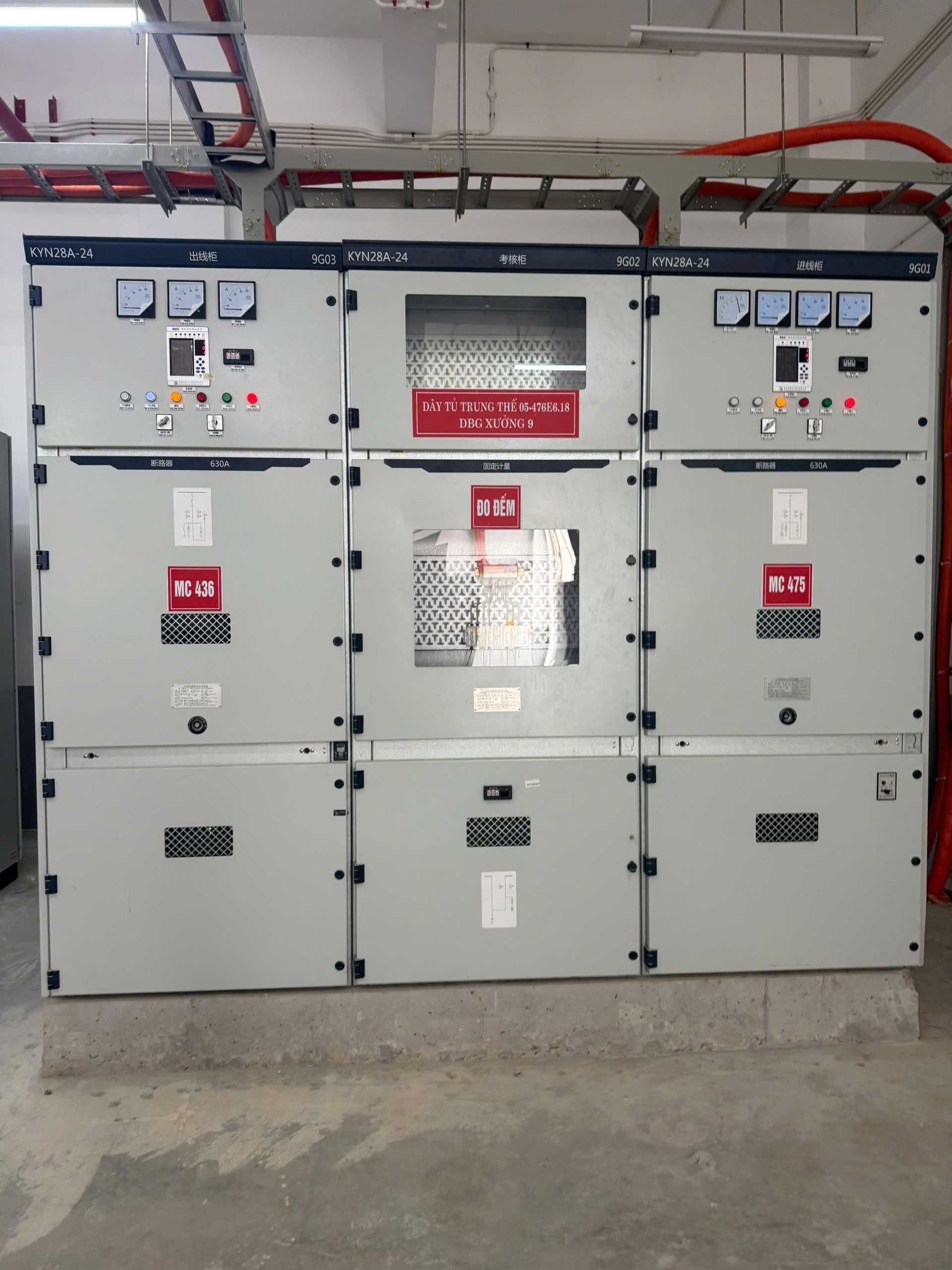

Dãy tủ trung thế 05-476E6.18 — Xưởng 9
Cung cấp, lắp đặt và nghiệm thu dãy tủ KYN28A-24 gồm ngăn vào, đo đếm và lộ ra cho phân xưởng sản xuất.
Trạm phân phối 22kV KCN Quang Minh
Hệ tủ trung thế lộ kép, phân đoạn thanh cái phục vụ cấp điện cho cụm nhà máy trong khu công nghiệp.
Cao ốc văn phòng Lê Văn Lương
Tủ trung thế đầu nguồn và đo đếm ranh giới điện lực cho tổ hợp văn phòng – thương mại 25 tầng.
Đạt chuẩn, có kiểm chứng
Vật tư chính hãng, sẵn thay thế
Cập nhật mới nhất
Cần tư vấn cấu hình tủ trung thế?
Gửi sơ đồ một sợi hoặc yêu cầu kỹ thuật của bạn. Đội ngũ kỹ sư VINAELEC sẽ đề xuất cấu hình và báo giá trong vòng 24 giờ làm việc.
